双轨编码器码盘磁环的常见问题与解答

    在绝对式或增量式磁编码器中，双轨（双码道）磁环因其能够同时提供位置与方向信息，被广泛应用于电机控制、机器人关节、精密伺服等领域。然而，在实际选型与应用过程中，客户常常会遇到一些技术问题，下面整理了一些典型问题。

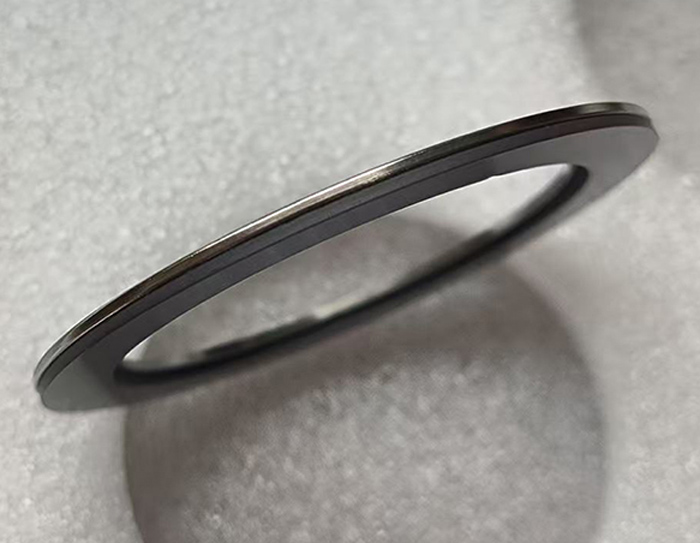

    1、什么是双轨编码器码盘磁铁？

    双轨编码器磁环通常指在同一磁体上实现两条磁编码轨道（内外圈），分别用于不同信号输出。例如，一圈用于主位置检测，另一圈用于方向识别或零位信号。这类磁环多采用注塑铁氧体、粘结钕铁硼或橡胶磁材料，通过精密充磁实现多极分布。

    2、一个脉冲对应多少个磁极？

    一个脉冲对应两个磁极。这是传感器芯片检测和计数磁场以确定位置的基本原理。

    3、双轨编码器码盘磁铁工作耐温是多少？

    取决于磁铁的材质，像常用的橡胶铁氧体一般为-20°C到120°C。

    4、编码器磁环的磁化方法是什么样的？

    轴向多极磁化，这是一个精密的过程，采用脉冲技术逐极进行磁化。

    5、磁环安装后精度下降怎么回事？

    可能是由于安装偏心或倾斜，磁环与传感器间隙不一致，控制同轴度（一般≤0.05mm），保证气隙稳定（如0.5~1.5mm范围）。

    6、如何选择合适的极对数？

    极对数越多，分辨率越高，但对安装精度和传感器带宽要求也越高，低速高精度（如机械臂关节），建议 32～64 极对。中速通用（如工业伺服）：建议 16～32 极对。高速场合（如主轴电机）：建议 8～16 极对，避免传感器响应跟不上。

    7、我要的规格你们都有吗？

    不一定，具体所需规格，材质，磁极可通过网站搜索或加V致电沟通。
