磁铁异形尺寸公差标准是多少？

   在磁铁的形状应用中，异形状也用的不少，异形磁铁是指非常规形状磁铁磁铁，如磁瓦，带槽磁铁，曲面磁铁，多边形磁铁等，今天不谈它的应用，不谈它的加工，而是谈下一些客户想了解的尺寸公差。

   目前并没有专门的异形磁铁标准公差，一般是供应商和客户之间的协商，客户出图纸，磁铁厂商视自己的加工能力。典型的异形磁铁公差标准为，线性尺寸±0.1mm(常规级)、±0.05mm(精密级)、±0.02mm(超精密级)，角度公差±1°(常规)，表面平行度和垂直度0.1-0.2mm，圆弧半径偏差±0.15mm。这些数值会根据具体尺寸大小、材料类型和加工方法有所变化。

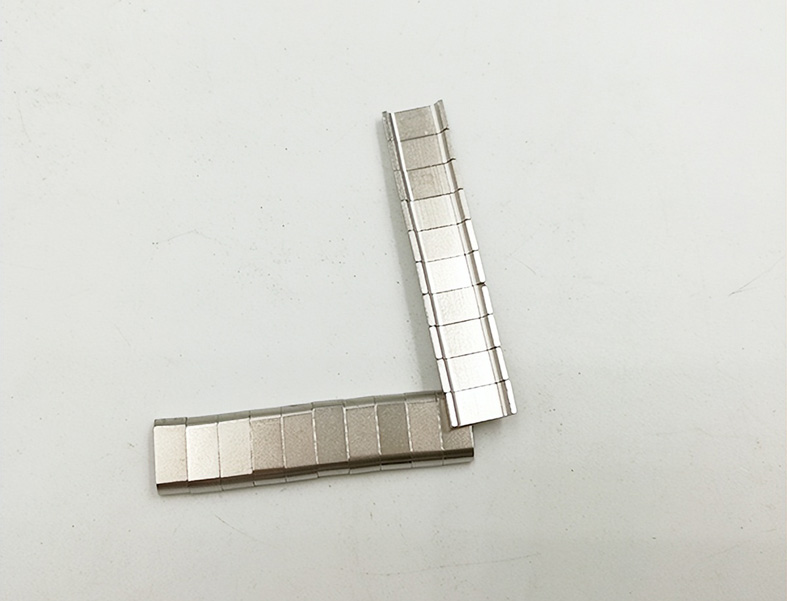

   下图为定制形U形凹槽形钕铁硼强力磁铁

   再有，不同磁铁材质对公差能力的影响也十分明显，像烧结铁氧体磁铁由于成型收缩率大、后加工能力有限，异形尺寸公差通常在±0.20～±0.50 mm 之间，更适合对尺寸精度要求不高的结构件。而粘结钕铁硼或注塑磁铁依靠模具成型，一致性较好，复杂异形尺寸公差可稳定控制在±0.05～±0.10 mm，但其磁性能通常低于烧结钕铁硼，需要在设计阶段进行取舍。

   在实际应用中，异形磁铁尺寸公差的确定应遵循“关键尺寸严控、非关键尺寸放宽”的原则，并优先以客户图纸和技术协议为准，同时需要注意镀层厚度、倒角崩边以及批量稳定性等因素对装配尺寸的影响。

   以上就是文章的全部内容介绍，如您的项目需要用到异形磁铁，欢迎提供磁铁图纸了解报价，交期。
